바탕부분은 가역성 바탕안의 작은원(C타입) 작은사각형(A타입)은 비가역성의 라벨
◆ 가역성의 베이스부와 비가역성의 중심부로 구성된 온도라벨
◆ 비가역성의 중심부 → 온도이력 표시, 가역성의 베이스 부 → 현재의 온도 정보 표시

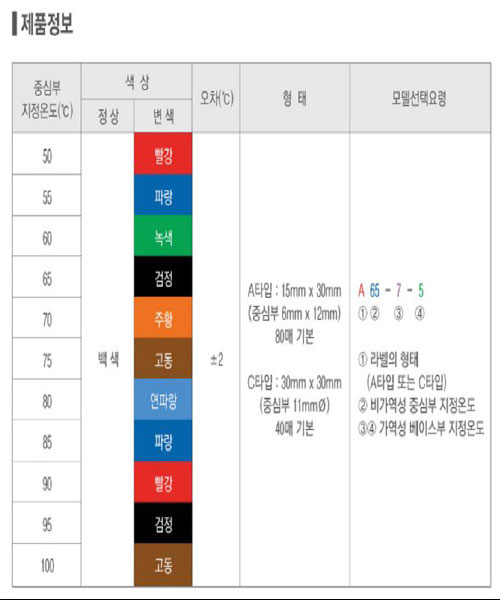

◆ 형태 A타입 → 15mm × 30mm (중심부 6mm×12mm), C타입 → 30mm×30mm(중심부 11mm￠)

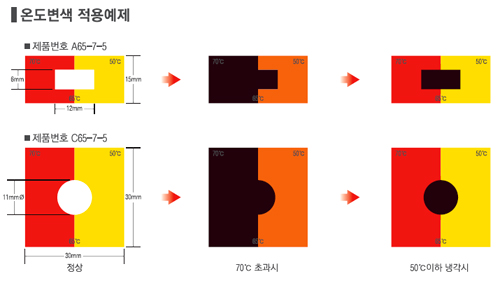

■ 온도변색 적용
◈ 제품번호 A70-7-5 , C70-7
■ 적용 사례
1. 전기 및 전자기기의 온도관리

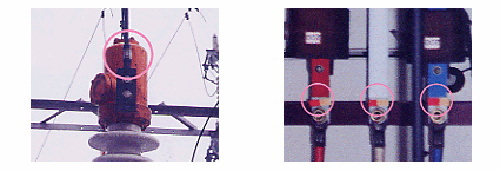

● 변전설비- 전기 장치의 주 터미널 연결 부위의 불규칙한 온도 확인
a) LS의 고정 단자 외측
b) 단로기(DS)의 고정 접속 단자 외측
c) 기름순환 차단기(OCB)터미널의 고정부위
d) 변압기 터미널의 고정부위 및 몸체
e) 실리콘 콘덴서(SC)터미널의 고정부위
f) 전류변압기(CT)터미널의 고정 부위, 극도의 높은 압력을 받는 부분의 불규칙한
온도관리
● 배전설비
a) 큐비클 내의 모선, CB연결을 분리하는 부위
b) MBB내부의 접촉 부위 등의 불규칙한 온도감시
c) 주상변압기의 부하 관리, 터미널부위 혹은 전력콘덴서 날 부위,저항기, 단로기의
불규칙한 온도 감시.
● 제어기기
- 전자기스위치, 전자기접속기, 전자기계전기, 나이프스위치, 고압차단기스위치,
고압부하스위치, 피뢰기, 전력콘덴서, 유도반응기, 마그네틱증폭기의 온도관리
● 회전기기
- 모터의 온도관리, 회전부위의 온도 관리
a) 고정권선, 절연된 회전자 권선
b) 정류단자가 붙은 전기자선, 저항계자권선 또는 보상권선
c) 노출된 단상계자권선, 정류단자 또는 슬립링, 베어링 등.
● 전자부품
a) 회로부품 - 콘덴서, 저항기, 코일변성기, 집적회로의 온도관리
b) 진동부품 - 수정진동자, 기계필터, 납 분리기 등의 온도관리
c) 기계부품의 온도관리 - 마그네틱계전기, 콘덴서, 플러그, 잭, 스위치 등의 온도관리
d) 반도체 부분의 온도관리 - 트랜지스터, 다이오드, 다이리스터 및 집적회로등의 온도관리
● 송전기기
a) 점퍼선의 압축소켓 및 슬리브의 불규칙한 열 발생 감시
b) 궤전선, 부궤전선, 가선, 보조가선, 궤전선의 직접접속관, 슬리브접속관, 콘데선궤지선
접속관, 전선스위치의 단자 금구의 온도 관리
2. 제조공정의 온도 관리
■ 자동차와 배 건조시 온도 관리
- 페인트 칠 할 때 온도관리, 브레이크 접촉부 접착제의 경화상태확인, 엔진내부온도확인, 용접 시
예열온도관리.
■ 금속 용광로 온도감시, 구리의 전기야금종료여부확인, 복사기의 열처리 온도관리,
버켓컨베이어의 온도관리, 인쇄기의 온도상승점검, 열처리기,
통신케이블의 튜브의 열처리온도관리 등 각종 온도관리가 필요한 모든 장비.
3. 가전제품의 온도관리 등 각 분야의 온도관리가 필요한 기계, 장비 등
